کاویتاسیون یک موضوع رایج و دردسرساز در عملکرد پمپ های جریان محوری است. به عنوان یک تامین کننده معتبر پمپ جریان محوری، ما اهمیت جلوگیری از کاویتاسیون را برای اطمینان از عملکرد کارآمد و طولانی مدت پمپ های خود درک می کنیم. در این وبلاگ به بررسی علل ایجاد کاویتاسیون در پمپ های جریان محوری می پردازیم و راهکارهای عملی برای جلوگیری از آن ارائه می کنیم.
درک کاویتاسیون در پمپ های جریان محوری
کاویتاسیون زمانی اتفاق می افتد که فشار موضعی در یک مایع کمتر از فشار بخار آن می شود و باعث تشکیل حباب های بخار می شود. این حباب ها پس از حرکت به ناحیه ای با فشار بالاتر فرو می ریزند. در پمپ جریان محوری، کاویتاسیون می تواند منجر به مشکلات مختلفی مانند کاهش راندمان پمپ، افزایش صدا و لرزش و آسیب به پروانه پمپ و سایر قطعات شود.
تشکیل حباب های بخار عمدتاً به دلیل عوامل زیر است:
- فشار ورودی پایین: اگر فشار در ورودی پمپ خیلی کم باشد، مایع ممکن است به فشار بخار خود برسد و در نتیجه حفره ایجاد شود. این می تواند زمانی اتفاق بیفتد که بالابر مکش بیش از حد بالا باشد، لوله ورودی بیش از حد طولانی باشد یا قطر کمی داشته باشد، یا در ورودی انسداد وجود داشته باشد.
- سرعت مایع بالا: هنگامی که سرعت مایع در پمپ خیلی زیاد است، فشار موضعی می تواند به طور قابل توجهی کاهش یابد و منجر به تشکیل حباب های بخار شود. جریان با سرعت بالا می تواند در مناطقی با معابر باریک یا طراحی نامناسب پروانه رخ دهد.
- دمای مایع بالا: با افزایش دمای مایع، فشار بخار آن نیز افزایش می یابد. اگر دمای مایع خیلی بالا باشد، به احتمال زیاد در فشار معین به فشار بخار خود می رسد و باعث ایجاد حفره می شود.
راهکارهایی برای جلوگیری از کاویتاسیون
1. انتخاب صحیح پمپ
- سرعت جریان و نیازهای سر: پمپ جریان محوری را انتخاب کنید که بتواند دبی خاص و الزامات هد برنامه شما را برآورده کند. بزرگ کردن یا کوچک کردن پمپ می تواند منجر به عملکرد ناکارآمد و افزایش خطر کاویتاسیون شود. به عنوان مثال، اگر یک پمپ بزرگتر باشد، ممکن است با دبی کم کار کند، که می تواند باعث چرخش مجدد و افزایش سرعت در مناطق خاص شود و منجر به کاویتاسیون شود.
- الزامات NPSH: سر مکش مثبت خالص (NPSH) یک پارامتر مهم در انتخاب پمپ است. NPSH موجود در ورودی پمپ باید بیشتر از NPSH مورد نیاز پمپ باشد تا از ایجاد کاویتاسیون جلوگیری شود. NPSH مورد نیاز با توجه به طراحی و شرایط عملکرد پمپ تعیین می شود و می توان آن را از منحنی های عملکرد سازنده پمپ بدست آورد. هنگام انتخاب پمپ، مطمئن شوید که الزامات NPSH را بر اساس شرایط نصب و عملکرد واقعی در نظر بگیرید.
2. طراحی سیستم ورودی
- لوله های ورودی با قطر کوتاه و بزرگ: برای به حداقل رساندن افت فشار در سیستم ورودی از لوله های ورودی کوتاه و با قطر زیاد استفاده کنید. طول لوله کوتاهتر تلفات اصطکاکی را کاهش می دهد و لوله با قطر بزرگتر سرعت مایع را کاهش می دهد. این به حفظ فشار بالاتر در ورودی پمپ کمک می کند و خطر ایجاد حفره را کاهش می دهد.
- از خم شدن و محدودیت های تیز خودداری کنید: خم شدن تیز، شیرها و سایر محدودیت ها در لوله ورودی می تواند باعث افت فشار قابل توجه و افزایش سرعت مایع شود و منجر به کاویتاسیون شود. سیستم ورودی را با خم های صاف طراحی کنید و از محدودیت های غیر ضروری خودداری کنید. در صورت نیاز به شیرها، از شیرهای تمام پورت استفاده کنید تا افت فشار را به حداقل برسانید.
- ارتفاع ورودی مناسب: اطمینان حاصل کنید که پمپ در ارتفاع مناسب نسبت به منبع مایع نصب شده است. اگر بالابر مکش خیلی زیاد باشد، فشار در ورودی پمپ ممکن است خیلی کم باشد و باعث ایجاد حفره شود. در برخی موارد، ممکن است لازم باشد پمپ را زیر سطح مایع نصب کنید تا هد مکش مثبت ایجاد شود.
3. شرایط عملیاتی
- سرعت جریان مناسب را حفظ کنید: پمپ را در محدوده دبی توصیه شده آن کار کنید. کارکردن پمپ با دبی خیلی کم یا خیلی زیاد می تواند خطر ایجاد کاویتاسیون را افزایش دهد. اکثر پمپ های جریان محوری دارای محدوده عملیاتی بهینه هستند که در آن راندمان بالا و خطر کاویتاسیون کم است. برای تعیین نرخ جریان مناسب برای کاربرد خود به منحنی های عملکرد سازنده پمپ مراجعه کنید.
- کنترل دمای مایع: نظارت و کنترل دمای مایع پمپاژ شده. اگر دمای مایع خیلی زیاد است، قبل از ورود مایع به پمپ، از یک مبدل حرارتی برای خنک کردن مایع استفاده کنید. این می تواند فشار بخار مایع را کاهش دهد و خطر ایجاد حفره را کاهش دهد.
- از تغییرات ناگهانی در نرخ جریان یا فشار خودداری کنید: تغییرات ناگهانی در سرعت جریان یا فشار می تواند باعث ایجاد کاویتاسیون گذرا شود. هنگام راهاندازی یا توقف پمپ، از روش استارت نرم یا توقف نرم برای افزایش یا کاهش تدریجی دبی استفاده کنید. همچنین از باز یا بسته شدن سریع شیرها در سیستم خودداری کنید.
4. تعمیر و نگهداری پمپ
- پروانه را بررسی و تمیز کنید: پروانه را به طور منظم برای علائم آسیب ناشی از حفره، مانند سوراخ شدن، فرسایش یا ترک بررسی کنید. در صورت مشاهده آسیب، پروانه را در اسرع وقت تعویض کنید تا از خراب شدن بیشتر جلوگیری شود. پروانه را تمیز کنید تا هر گونه زباله یا رسوباتی که ممکن است بر عملکرد آن تأثیر بگذارد حذف کنید.
- مهر و موم و واشر را بررسی کنید: از سالم بودن آب بند و واشرهای پمپ اطمینان حاصل کنید. نشتی آببندها میتواند به هوا اجازه ورود به پمپ را بدهد و فشار در ورودی را کاهش دهد و خطر ایجاد حفره را افزایش دهد. هر نوع مهر و موم و واشر فرسوده یا آسیب دیده را به سرعت تعویض کنید.
- قطعات متحرک را روغن کاری کنید: روغن کاری مناسب قطعات متحرک پمپ مانند یاتاقان ها و شفت ها برای عملکرد روان ضروری است. روانکاری ناکافی می تواند باعث افزایش اصطکاک و گرما شود که می تواند منجر به کاویتاسیون شود. توصیه های سازنده را برای فواصل روانکاری رعایت کنید و از روان کننده مناسب استفاده کنید.
محصولات پمپ جریان محوری ما
به عنوان یک تامین کننده پمپ جریان محوری، ما طیف گسترده ای از پمپ های جریان محوری با کیفیت بالا را برای رفع نیازهای کاربردی مختلف ارائه می دهیم. ماپمپ جریان محوری نوع کنسول شیمیاییبه طور خاص برای دست زدن به مواد شیمیایی خورنده طراحی شده است. دارای یک طرح پایه است که پایداری و قابلیت اطمینان عالی را فراهم می کند و از مواد مقاوم در برابر خوردگی برای اطمینان از عملکرد طولانی مدت ساخته شده است.

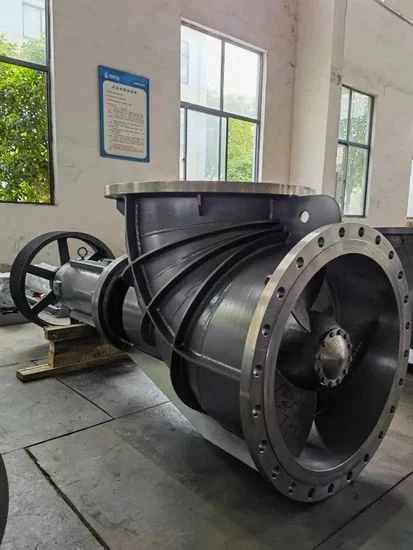

ماپمپ جریان محوری هیدرولیکبرای کاربردهایی که نیاز به پمپاژ با دبی بالا و پایین دارند مانند آبیاری، زهکشی و کنترل سیل مناسب است. این موتور توسط یک موتور هیدرولیک تغذیه می شود که کارایی و انعطاف پذیری بالایی را در کار ارائه می دهد.
برای کاربردهایی که شامل پمپاژ شن مایعات مملو از شن است، ماپمپ جریان محوری نوع شن کنسولیک انتخاب ایده آل است این به گونه ای طراحی شده است که مواد ساینده را به راحتی مدیریت کند و طراحی کنسول آن امکان نگهداری و تعویض آسان قطعات را فراهم می کند.
نتیجه گیری
جلوگیری از کاویتاسیون در پمپ های جریان محوری برای اطمینان از عملکرد کارآمد و قابل اعتماد آنها ضروری است. با درک علل ایجاد کاویتاسیون و اجرای استراتژی های ذکر شده در این وبلاگ، می توانید خطر کاویتاسیون را به حداقل برسانید و عمر مفید پمپ های خود را افزایش دهید. به عنوان یک تامین کننده پمپ جریان محوری، ما متعهد به ارائه پمپ های با کیفیت بالا و پشتیبانی فنی برای کمک به شما در دستیابی به عملکرد بهینه پمپ هستیم. اگر سؤالی دارید یا در مورد انتخاب پمپ یا پیشگیری از حفره شدن نیاز به کمک دارید، لطفاً برای بحث بیشتر و مذاکره در مورد خرید با ما تماس بگیرید.
مراجع
- Karassik، IJ، Messina، JP، Cooper، PT، & Heald، CC (2008). راهنمای پمپ. مک گراو - هیل حرفه ای.
- استپانوف، ای جی (1957). پمپ های جریان محوری و گریز از مرکز: تئوری، طراحی و کاربرد. جان وایلی و پسران
