قوانین وابستگی برای جریان مخلوط پمپ گریز از مرکز چیست؟

قوانین وابستگی برای یک پمپ گریز از مرکز ، به طور خاص در زمینه پمپ های جریان مختلط ، اصول اساسی است که حاکم بر روابط بین پارامترهای مختلف عملیاتی پمپ است. به عنوان تأمین کننده پیشرو در جریان مخلوط پمپ گریز از مرکز ، درک و توانایی توضیح این قوانین برای مشتریان ما برای تصمیم گیری های آگاهانه در مورد سیستم های پمپاژ خود بسیار مهم است.

درک اصول اولیه پمپ های مخلوط گریز از مرکز

قبل از اینکه به قوانین وابستگی بپردازید ، مهم است که درک اساسی از پمپ های مخلوط گریز از مرکز داشته باشید. یک پمپ جریان مختلط ویژگی های پمپ های شعاعی - جریان و محوری - را ترکیب می کند. در یک پمپ جریان مخلوط ، پروانه انرژی را در هر دو جهت شعاعی و محوری به مایع منتقل می کند. این طرح به پمپ اجازه می دهد تا طیف گسترده ای از سرعت و فشارهای جریان را کنترل کند و آن را برای بسیاری از برنامه ها مانند آبیاری ، کنترل سیل و فرآیندهای صنعتی مناسب می کند.

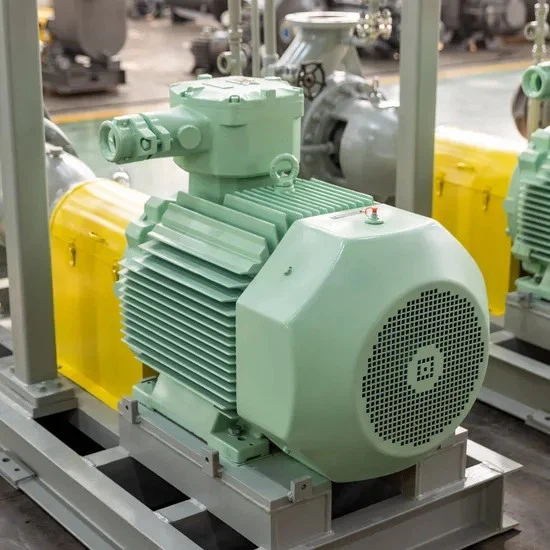

شرکت ما طیف متنوعی از پمپ های جریان مختلط را ارائه می دهد ، از جملهپمپ جریان مخلوط گریز از مرکز فاضلاب، که به طور خاص برای کنترل فاضلاب و سایر مایعات زباله طراحی شده است. درپمپ جریان مخلوط عمودی گل نفتیبرای صنعت نفت و گاز ایده آل است ، جایی که می تواند گل نفتی و سایر دوغاب های ساینده را اداره کند. وپمپ جریان مخلوط آب زیر آب زیر آببرای آبگیری در معادن ، اماکن ساختمانی و سایر مناطق که آب باید به سرعت از بین برود ، مناسب است.

قوانین وابستگی

قوانین وابستگی برای پمپ های گریز از مرکز مجموعه ای از معادلات است که توصیف می کند که چگونه تغییرات سرعت پمپ ، قطر پروانه یا چگالی سیال بر عملکرد پمپ تأثیر می گذارد. این قوانین بر اساس اصول مکانیک سیال بنا شده است و برای انواع پمپ های گریز از مرکز ، از جمله پمپ های جریان مختلط کاربرد دارد.

قوانین وابستگی مربوط به سرعت پمپ

اولین مجموعه از قوانین وابستگی مربوط به تغییرات در سرعت پمپ است. اگر پمپ را با سرعت (N_1) با سرعت جریان (Q_1) ، سر (H_1) و قدرت (P_1) در نظر بگیریم و سرعت پمپ به (N_2) تغییر یابد ، سرعت جریان جدید (Q_2) ، سر (H_2) و قدرت (P_2) را می توان با استفاده از معادلات زیر محاسبه کرد:

1. رابطه سرعت جریان:



   • (\ frac {q_2} {q_1} = \ frac {n_2} {n_1)
   • این معادله نشان می دهد که سرعت جریان به طور مستقیم با سرعت پمپ متناسب است. اگر سرعت پمپ دو برابر شود ، سرعت جریان نیز دو برابر خواهد شد ، با فرض اینکه همه عوامل دیگر ثابت باشند.

2. رابطه سر:

   • (\ frac {h_2} {h_1} = (\ frac {n_2} {n_1})^2)
   • سر متناسب با مربع سرعت پمپ است. بنابراین ، اگر سرعت پمپ دو برابر شود ، سر با ضریب چهار افزایش می یابد.

3. رابطه قدرت:

   • (\ frac {p_2} {p_1} = (\ frac {n_2} {n_1})^3)
   • مصرف برق متناسب با مکعب سرعت پمپ است. دو برابر شدن سرعت پمپ منجر به افزایش هشت برابر در مصرف برق خواهد شد.

این روابط برای کاربران پمپ بسیار مهم است. به عنوان مثال ، اگر کاربر نیاز به افزایش سرعت جریان پمپ داشته باشد ، می تواند سرعت پمپ را افزایش دهد. با این حال ، آنها باید از افزایش قابل توجه مصرف سر و برق آگاه باشند که این تغییر را همراهی می کند.

قوانین وابستگی مربوط به قطر پروانه

مجموعه دوم قوانین وابستگی مربوط به تغییر در قطر پروانه است. اگر قطر پروانه از (D_1) به (D_2) تغییر یابد ، روابط زیر ادامه دارد:

1. رابطه سرعت جریان:

   • (\ frac {q_2} {q_1} = \ frac {d_2} {d_1)
   • سرعت جریان به طور مستقیم با قطر پروانه متناسب است. افزایش قطر پروانه سرعت جریان را افزایش می دهد.

2. رابطه سر:

   • (\ frac {h_2} {h_1} = (\ frac {d_2} {d_1})^2)
   • سر متناسب با مربع قطر پروانه است. قطر پروانه بزرگتر منجر به سر بالاتر خواهد شد.

3. رابطه قدرت:

   • (\ frac {p_2} {p_1} = (\ frac {d_2} {d_1})^3)
   • مصرف برق متناسب با مکعب قطر پروانه است. تغییر قطر پروانه می تواند تأثیر قابل توجهی در نیازهای پمپ داشته باشد.

قوانین وابستگی مربوط به چگالی سیال

مجموعه سوم قوانین وابستگی مربوط به تغییر در تراکم سیال است. اگر چگالی سیال از (\ rho_1) به (\ rho_2) تغییر کند ، رابطه زیر برای قدرت وجود دارد:

• (\ frac {p_2} {p_1} = \ frac {\ rho_2} {\ rho_1)
• مصرف برق به طور مستقیم با چگالی سیال متناسب است. اگر مایع پمپ شده چگالی بالاتری داشته باشد ، پمپ برای کار با همان سرعت و سر به قدرت بیشتری نیاز دارد.

کاربردهای عملی قوانین وابستگی

قوانین وابستگی دارای بسیاری از کاربردهای عملی در عملکرد و انتخاب پمپ های مخلوط گریز از مرکز است.

بهینه سازی سیستم پمپ

با استفاده از قوانین وابستگی ، کاربران پمپ می توانند سیستم های پمپ خود را بهینه کنند. به عنوان مثال ، اگر یک پمپ با سرعت پایین تر از حد مورد نیاز کار کند ، به جای تعویض کل پمپ ، کاربر می تواند سرعت پمپ را افزایش دهد یا طبق قوانین وابستگی ، قطر پروانه را تغییر دهد. این می تواند باعث صرفه جویی در وقت و هزینه شود.

کارایی انرژی

قوانین وابستگی همچنین نقش مهمی در بهبود بهره وری انرژی دارند. با تنظیم دقیق سرعت پمپ یا قطر پروانه ، کاربران می توانند عملکرد پمپ را با نیازهای واقعی سیستم مطابقت دهند. این می تواند باعث کاهش مصرف انرژی غیر ضروری و کاهش هزینه های عملیاتی شود.

گسترش سیستم

هنگامی که یک سیستم پمپاژ نیاز به گسترش دارد ، می توان از قوانین وابستگی برای پیش بینی نحوه عملکرد پمپ با الزامات جدید استفاده کرد. به عنوان مثال ، اگر به دلیل گسترش فرآیند ، سرعت جریان افزایش یابد ، می توان از قوانین وابستگی برای تعیین افزایش سرعت پمپ یا تغییر قطر پروانه استفاده کرد ، مناسب ترین راه حل است.

محدودیت های قوانین وابستگی

در حالی که قوانین وابستگی بسیار مفید است ، اما محدودیت هایی دارند. این قوانین فرض می کنند که پمپ تحت شرایط هیدرولیک مشابه عمل می کند و به دلیل تغییر در سرعت ، قطر پروانه یا چگالی سیال هیچ تغییری در کارآیی پمپ وجود ندارد. در واقعیت ، ممکن است راندمان پمپ تغییر کند ، به ویژه هنگامی که تغییرات قابل توجهی در پارامترهای عملیاتی وجود دارد.

همچنین ، قوانین وابستگی مبتنی بر شرایط ایده آل است و عواملی مانند کاویتاسیون را در نظر نمی گیرد ، که می تواند هنگامی رخ دهد که فشار در ورودی پمپ زیر فشار بخار مایعات کاهش یابد. کاویتاسیون می تواند باعث آسیب به پمپ و کاهش عملکرد آن شود.

پایان

قوانین وابستگی برای پمپ های مخلوط گریز از مرکز ابزارهای اساسی برای درک و پیش بینی عملکرد این پمپ ها هستند. ما به عنوان تأمین کننده جریان مخلوط پمپ گریز از مرکز ، ما متعهد هستیم که به مشتریان خود کمک کنیم تا از این قوانین استفاده کنند. آیا شما به دنبال یکپمپ جریان مخلوط گریز از مرکز فاضلاب،پمپ جریان مخلوط عمودی گل نفتی، یا الفپمپ جریان مخلوط آب زیر آب زیر آب، تیم متخصصان ما می توانند به شما در انتخاب پمپ مناسب و بهینه سازی عملکرد آن کمک کنند.

اگر در مورد محصولات ما یا قوانین وابستگی سؤالی دارید ، یا اگر علاقه مند به خرید پمپ مخلوط گریز از مرکز هستید ، لطفاً با ما تماس بگیرید. ما مشتاقانه منتظر بحث در مورد الزامات خاص شما و ارائه بهترین راه حل های پمپاژ هستیم.

منابع

• Stepanoff ، AJ (1957). پمپ های جریان گریز از مرکز و محوری: تئوری ، طراحی و کاربرد. جان ویلی و پسران.
• Karassik ، IJ ، Messina ، JP ، Cooper ، PT ، & Heald ، CC (2008). کتابچه راهنمای پمپ. مک گرا - هیل.
